Epoksīda sveķu plēve

HG-514E ir vidēja temperatūras modificēta epoksīdsveķu plēve, kuras sveķu plūstamība ir piemērota oglekļa šķiedras virsmas kvalitātes uzlabošanai. Tas ir ar labu stingrību, augstu izturību, spēcīgu izgatavojamību un ir viegli lietojams, vai arī to var izmantot auduma impregnēšanai.

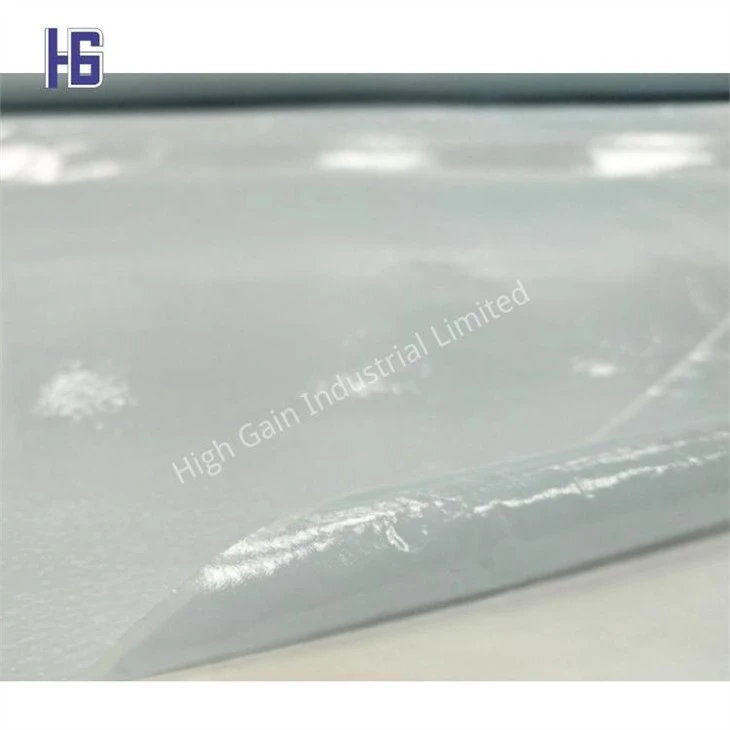

Fiziskā veiktspēja: tiek nodrošināts caurspīdīgs un vienmērīgs pārklājums un biezums.

Svars: 75g/m², 100g/ m², 125g/ m², 150g/ m², 200g/m²utt., un to var arī pielāgot atbilstoši klienta prasībām.

Sacietēšanas temperatūra: 125-150 grādi

Sacietēšanas spiediens: {{0}} bārs (0.2-0,5 Mpa) 130 grādi 60 min

6 bāri (0,6 Mpa) 150 grādi 20 min

Sacietēšanas laiku un spiedienu var pielāgot atbilstoši šķiedrai/sveķiem, formai un biezumam.

Tg (DSC) 130 grādi (sacietēšana 150 grādi 30 min)

●Pielietojums: Epoksīda sveķu plēve ir piemērota sausai formēšanas procesam (ražošanai), īpaši piemērota produktiem ar stingru sveķu satura kontroli, un to var izmantot vienlaikus ar epoksīda prepreg.

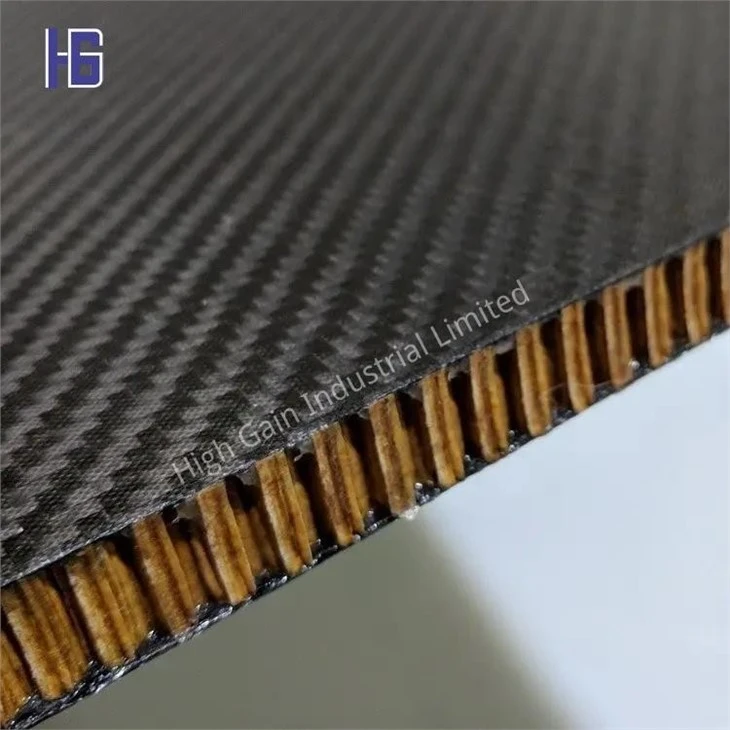

HG-514E sveķu loksnes var izmantot stikla šķiedras, oglekļa šķiedras vai aramīda auduma pastiprināšanai, kā arī vienvirziena vai trīsdimensiju pinumam. Gatavajam produktam ir ļoti laba mehāniskā izturība.

●Darbības metode:

Pirmkārt, epoksīda sveķu plēves attiecību nosaka izstrādājumiem nepieciešamā izturība. Izgrieziet vajadzīgo plēves formu ar šķērēm, iezīmējot izstrādājuma formu. Noplēsiet no sveķiem atbrīvojošās plēves slāni un novietojiet to uz norādītā auduma, pēc tam izklājiet audumu uz veidnes. Pēc tam, kad tie ir salipuši kopā, noplēsiet vēl vienu atbrīvošanas plēves slāni uz epoksīda plēves kompozīta. Ja nepieciešams, sveķu plēves slāņu skaitu var palielināt. Darba temperatūra ir 20-30 grādi. Ja darba temperatūra ir pārāk zema, varat apsvērt siltuma pistoles izmantošanu.

Minimālo sveķu patēriņu var aprēķināt šādi:

MF/DF plus M/D=Tp

Piezīme:

MF----Epoksīda plēves svars (g/m²)

DF----Epoksīda plēves blīvums (g/cm³)

M-----auduma svars (g/m²)

D-----Šķiedras blīvums (g/m²)

Tp{0}}produkta biezums (mm)

Lai pirms sacietēšanas izvadītu burbuļus, ieteicams izmantot vakuuma spiedienu 0.2-0,5 Mpa. Ja izmanto daudzslāņu sveķu plēves, gaisa izvadīšanai to var velmēt ar dzeloņrullīti.

Epoksīda plēvi var izmantot arī kopā ar prepreg. Galvenais apsvērums ir gaisa burbuļu izvadīšana. Atbilstošs spiediens var pilnībā iefiltrēties šķiedrās, kad temperatūra tiek paaugstināta. Gatavā produkta izskats var būt salīdzināms ar autoklāva izskatu.

●Sacietēšana:

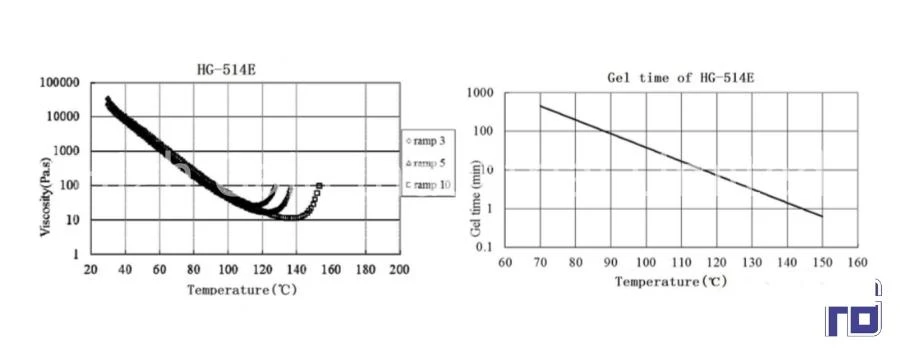

HG-514E parasti sacietē 150 grādos 20 minūtes vai 130 grādos 60 minūtes. Pēc veidnes uzsildīšanas notiks divi procesi:

■ Epoksīda sveķu līmplēves viskozitāte samazināsies, paaugstinoties temperatūrai, tādējādi audums tiek piesūcināts.

■ Epoksīda sveķi sacietē, paaugstinoties temperatūrai.

Tāpēc vajadzētu būt pietiekami daudz laika, lai ļautu sveķiem plūst un rūpīgi piepildīt audumu, kad tas sasniedz sacietēšanu. Tāpēc ir jānosaka šādas divas temperatūras:

----Impregnēšanas temperatūra. HG-514E impregnēšanas temperatūra ir aptuveni 80 grādi. Jo vieglāk sveķi plūst augstā temperatūrā, bet laiks ir salīdzinoši īss.

----Sacietēšanas temperatūra: sveķi tiek sacietēti šajā temperatūrā. Teorētiski cietēšanas laiks un spiediens ir jāattiecina uz pilnīgu sacietēšanu.

Bet patiesībā epoksīda plēvi var sacietēt arī zemākā temperatūrā, un tikai jāpalielina pēccietēšanas process. Ja produktam neizdodas pilnībā sacietēt, produkta stiprums būs relatīvi samazināts.

●Uzglabāšanas temperatūra: 4 grādi 3 mēneši ; -18 grāds 6 mēneši

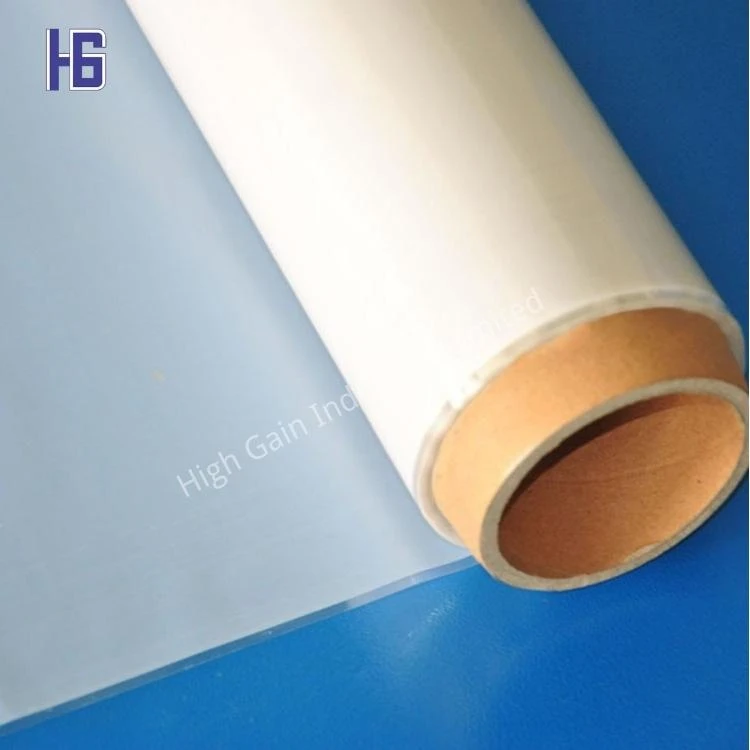

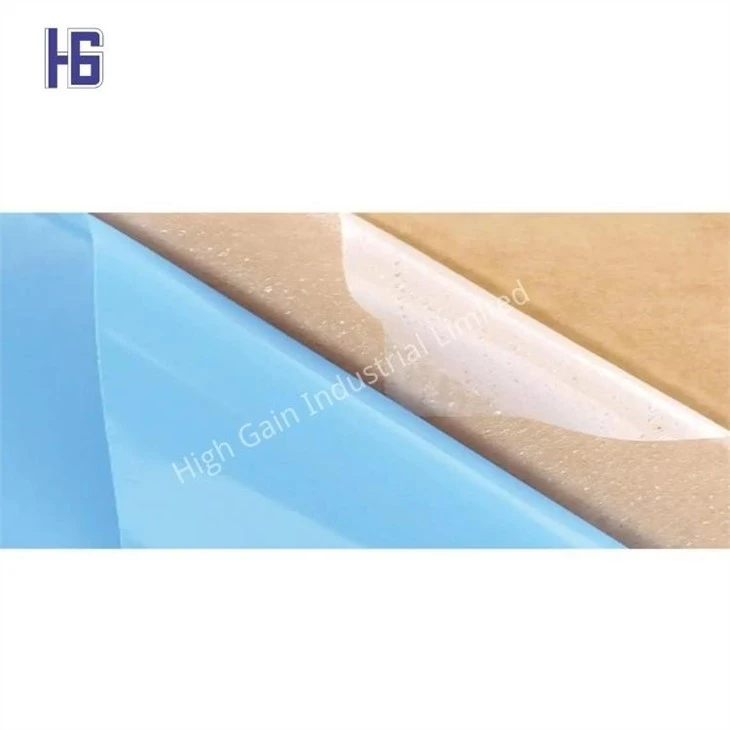

●Iepakojums: divpusēja atbrīvošanas plēve; 1*100m/rullī.

Populāri tagi: epoksīda sveķu plēve
