Oglekļa šķiedras caurules, neatkarīgi no tā, vai tās ir apaļās vai kvadrātveida, ir modernu inženierzinātņu svara brīnumi, tomēr spēcīgas, daudzpusīgas, taču precīzas. Bet viņu forma nav tikai izskats; Tas dramatiski ietekmē veiktspējas, ražošanas un reālās pasaules lietojumprogrammas. Atšķaidīsim atšķirības.
Ģeometrijas spēle

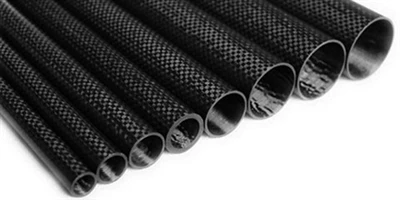

Apaļas caurulesplaukst apstrādājotVienots stressApvidū Viņu apļveida šķērsgriezums vienmērīgi sadala spiedienu visos virzienos, padarot tos ideālus, kas saistīti ar vērpes smagiem uzdevumiem, piemēram, helikoptera rotora vārpstām vai velosipēdu sēdekļu stabiem. Gludās līknes arī samazina gaisa pretestību, kas ir galvenais iemesls, kāpēc sacīkšu automašīnu ruļļu būri un dronu ieroči atbalsta apaļus profilus.

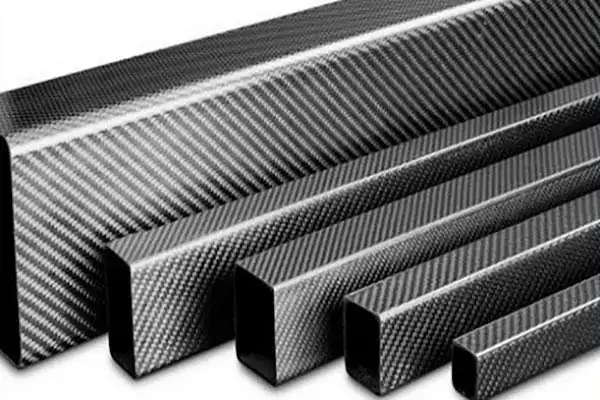

Kvadrātveida caurules, ar to plakanajām malām un 90- grāda leņķiem, izceļasVirziena slodzes pārvaldībaApvidū Stūri darbojas kā dabiski stingri, ļaujot tiem labāk pretoties liekuma spēkiem gar noteiktām asīm. Tas padara kvadrātveida caurules par izvēli par strukturāliem ietvariem-domājiet par robotizētām rokām, saules paneļu stiprinājumiem vai pielāgotiem plauktiem, kur komponentiem ir jābūt tīri pieskrūvētiem.
Stipruma noslēpumi
Kamēr abas formas izmanto oglekļa šķiedras leģendāro spēka un svara attiecību, to veiktspēja atšķiras no stresa:
Apaļas caurules: Pārāksvērpes stingrība(Pretestība vērpšanai). Laboratorijas testi parāda, ka tie iztur 20-30% vairāk griezes momenta nekā līdzīga svara kvadrātveida caurules.
Kvadrātveida caurules: Labāk plkstpretestība pretīšanaiApvidū Viņu ģeometrija nodrošina līdz 15% lielāku lieces izturību, ja spēks tiek uzlikts perpendikulāri plakanai sejai.
Ražošanas jautājumi
Oglekļa šķiedras caurules ražošana ir siltuma un spiediena deja:
Apaļas caurules: Bieži izgatavots caurkvēldiega tinums-oglekļa šķipsnas ir savērptas ap rotējošu mandatoru. Šī metode nodrošina konsekventu sienas biezumu un šķiedru izlīdzināšanu.
Kvadrātveida caurules: Parasti veidojas, izmantojotsaspiešanas liešanaApvidū Oglekļa auduma slāņi tiek iespiesti kvadrātveida veidnē, kas stūros var radīt vājus punktus, ja tie nav rūpīgi izstrādāti.
Tas izskaidro, kāpēc apaļas caurules parasti ir 10-15% lētākas, lai iegūtu mērogā.
Reālās pasaules izvēle
Kad iet apkārt:
Rotējošas detaļas (dzenskrūves, piedziņas vārpstas)
Aerodinamiskās lietojumprogrammas (velosipēdu rāmji, kosmiskā kosmosa)
Augstspiediena šķidruma sistēmas (hidrauliskās līnijas)
Kad iet kvadrātveida:
Modulāras struktūras (darbstacijas rāmji, drona šasija)
Slodzes locītavas (mēbeles, arhitektūras balsti)
Montāžas virsmas (kameru platformas, mašīnu sargi)
Hibrīda mala
Inovatori sajauc abas pasaules. Piemēram, ovālas caurules apvieno kārtu aerodinamiku ar mīksto kvadrātu vieglumu, bet sešstūra caurules piedāvā vairāku asu stīvumu. 3D izdrukāti oglekļa šķiedras savienotāji tagad ļauj inženieriem sajaukt formas vienā montāžā.
Galīgā piezīme
Izvēle starp apaļo un kvadrātu nav par "labāku"-par ģeometrijas saskaņošanu ar projekta fiziku. Apaļās caurules dzied dinamiskā, rotējošā vidē; Kvadrātveida caurules noenkurojas statiskas, daudzvirzienu slodzes. Oglekļa šķiedras Visumā forma nav tikai formas funkcija, kas izstrādāta līdz pilnībai.
