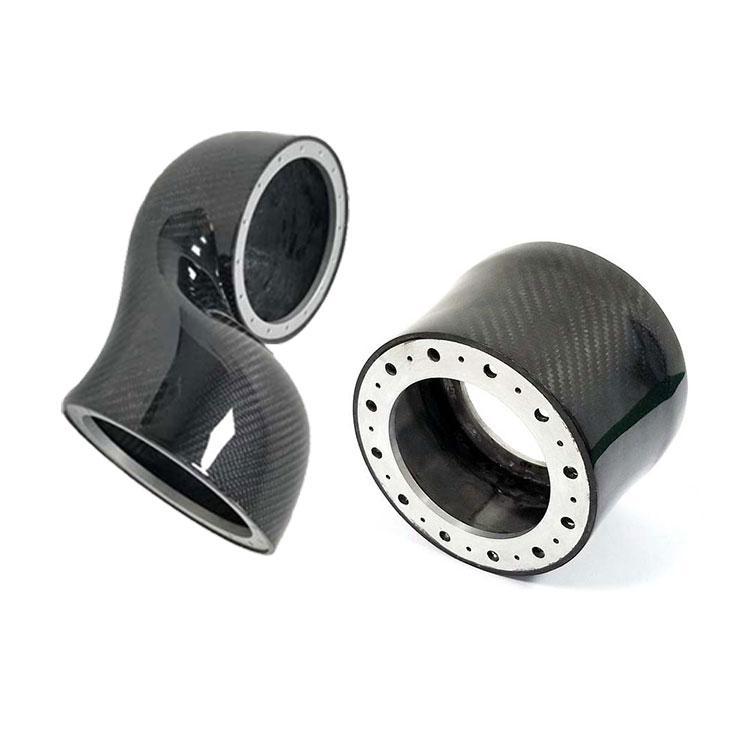

Oglekļa šķiedras komponenti tiek svinēti par to ārkārtas īpašībām, ieskaitot augstu izturības un svara attiecību, izturību pret koroziju un izturību pret nogurumu, padarot tos neaizstājamus aviācijas, automobiļu, sporta aprīkojuma un citās augstas veiktspējas nozarēs. Viņu ražošana ietver virkni precīzu soļu, kas sajauc materiālu zinātni ar uzlabotām inženiertehniskajām metodēm, nodrošinot, ka gala produkti atbilst stingriem veiktspējas standartiem.
1. Izejvielu sagatavošana: oglekļa šķiedra un matricas sveķi
Oglekļa šķiedras komponentu pamats ir izejvielu atlasē un sagatavošanā. Oglekļa šķiedras, kuras parasti iegūst no poliakrilonitrila (PAN) prekursoriem, tiek veikta oksidācija, karbonizēšana un virsmas apstrāde, lai sasniegtu oglekļa saturu, kas pārsniedz 90%. Šie procesi rada nepārtrauktus pavedienus ar diametru 5–8 mikroni, veidojot kompozīta pastiprinošo mugurkaulu.
Oglekļa šķiedru papildināšana ir matricas sveķi, un epoksīda sveķi ir visizplatītākā izvēle, pateicoties tā lieliskajai saķerei, mehāniskajām īpašībām un ķīmiskajai izturībai. Fenola sveķi un poliimīda sveķi tiek izmantoti arī specializētos lietojumos atkarībā no temperatūras tolerances un strukturālo prasību.
2. Prepursoru ražošana: oglekļa šķiedras pastiprinātu materiālu sagatavošana
Pirms komponentu veidošanas oglekļa šķiedras tiek pārveidotas par pastiprinošām struktūrām. Austi audumi (piemēram, vienkārša vai sarža pīle) un neaustīti paklāji tiek izveidoti, lai nodrošinātu virziena izturību, pielāgojot materiāla īpašības projektēšanas prasībām.
Kritisks solis ir preprege (iepriekš piesūcinātu materiālu) ražošana, kur oglekļa šķiedru audumi ir pārklāti ar precīzu daudzumu sveķu un žāvēti. Šīs daļēji izārstētas lapas piedāvā kontrolētu viskozitāti un sveķu saturu, atvieglojot ērtu vadāmību un veidošanu. Lai saglabātu to apstrādājamību, prepregus glabā zemā temperatūrā, lai aizkavētu sacietēšanu, līdz tie ir gatavi veidošanai.
3. Galvenie ražošanas procesi
Ražošanas metodes izvēle ir atkarīga no komponentu sarežģītības, ražošanas apjoma un veiktspējas vajadzībām:
Rokas izlaišanas process: Ideāli piemērots mazas partijas ražošanai vai prototipiem, šī metode ir saistīta ar manuālu slāņošanu pirms prepregiem vai sausiem audumiem veidnē. Gaisa burbuļi tiek novērsti, izmantojot veltņus, un sacietēšana notiek istabas temperatūrā (noteiktiem sveķiem) vai zem siltuma un spiediena (prepregiem). Šī pieeja ir izplatīta pielāgotajā sporta aprīkojumā un sākotnējā projektēšanas pārbaudē.
Autoklāvu formēšana: Augstas precizitātes lietojumprogrammām, piemēram, kosmosa komponentiem, veidotās pirmslaulības sakrautas prepregus ir pakļautas autoklāva kontrolētai videi. Augsta temperatūra (12 0 - 180 grādi) un spiediens (0,5–1 MPa) nodrošina rūpīgu sveķu plūsmu, pilnīgu šķiedru impregnāciju un spēkā neesošu noņemšanu, kā rezultātā komponenti ar izcilu blīvumu un mehānisko konsistenci.
Sveķu pārneses formēšana (RTM): Šajā slēgtā veidotā tehnikā sausās oglekļa šķiedras sagataves tiek ievietotas veidnē, un sveķi tiek ievadīti zem spiediena, lai piesūcinātu šķiedras. Piemērots sarežģītām formām un vidēja vai liela apjoma ražošanai, RTM piedāvā lielisku virsmas apdari un izmēru precizitāti.
Kvēldiega tinums: Izmanto cilindriskām vai rotācijas simetriskām detaļām (piemēram, spiediena tvertnēm), nepārtrauktas oglekļa šķiedras ir piesūcinātas ar sveķiem un ievaino ap mantu mandaļai noteiktos modeļos (stīpā vai spirālē). Mandrel, bieži izšķīdināmais vai metālisks, tiek noņemts pēc sacietēšanas, atstājot bezšuvju, augstas stiprības struktūru.
4. sacietēšanas process: saliktās struktūras nostiprināšana
Izārstēšana ir galvenais solis, kas daļēji pabeidzamus kompozītus pārveido par stingru komponentu. Temperatūra un laiks tiek stingri kontrolēti, pamatojoties uz sveķu tipu; Piemēram, uz epoksīda bāzes prepregi parasti vairāku stundu laikā izārstē 120–180 grādu. Šis process izraisa ķīmisku reakciju, kas saista sveķus un šķiedras, veidojot stabilu saliktu matricu. Dažos gadījumos pēcdzemdības augstākā temperatūrā palielina mehāniskās īpašības un izmēru stabilitāti, nodrošinot ilgtermiņa uzticamību.
5. Pēcapstrāde: forma un funkcija
Pēc sacietēšanas komponenti tiek veikti pēcapstrāde, lai sasniegtu galīgās specifikācijas:
Apgriešana un apstrāde: Pārmērīgs materiāls tiek noņemts, izmantojot CNC apstrādi, ūdens jet griešanu vai frēzēšanu, izmantojot instrumentus, kas pārklāti ar dimantu, izmantojot šķiedrvielu bojājumus un nodrošinātu precīzas pielaides.
Virsmas apstrāde: Slīpēšana, gleznošana vai pārklājums uzlabo estētiku, izturību pret koroziju un virsmas gludumu, padarot komponentus piemērotus gan funkcionālām, gan vizuālām prasībām.
Nesagraujoša pārbaude (NDT): Ultraskaņas pārbaude un rentgena pārbaude tiek izmantota, lai noteiktu iekšējos trūkumus, piemēram, tukšumus vai delaminācijas, nodrošinot atbilstību kvalitātes un drošības standartiem.
6. Kvalitātes kontrole: veiktspējas standartu nodrošināšana
Stingra pārbaude apstiprina komponentu integritāti. Stiepes un saspiešanas testi mēra mehāniskās īpašības, piemēram, stiprību un elastību, savukārt šķiedru tilpuma frakcijas analīze nodrošina pareizu oglekļa šķiedras un sveķu līdzsvaru. Šīs pārbaudes ir ļoti svarīgas, lai apstiprinātu, ka komponenti atbilst projektēšanas specifikācijām un droši veicas paredzētajās lietojumprogrammās.
Oglekļa šķiedras komponentu ražošana ir daudznozaru centiens, kas prasa rūpīgu uzmanību detaļām katrā izejvielu izvēlē līdz galīgajai kvalitātes nodrošināšanai. Katram procesam, neatkarīgi no tā, vai tas ir ar rokām, vai autoklāvu formēšana, ir kritiska loma oglekļa šķiedru kompozītu unikālo īpašību izmantošanā. Tā kā tehnoloģija attīstās, tādas inovācijas kā automatizēta šķiedru izvietošana un 3D kompozītmateriālu drukāšana vēl vairāk uzlabo efektivitāti un paplašina šo augstas veiktspējas materiālu pielietojumu, veicinot progresu dažādās nozarēs. Izprotot šo integrēto darbplūsmu, inženieri un dizaineri var turpināt virzīt robežas tam, ko var sasniegt oglekļa šķiedras komponenti.
