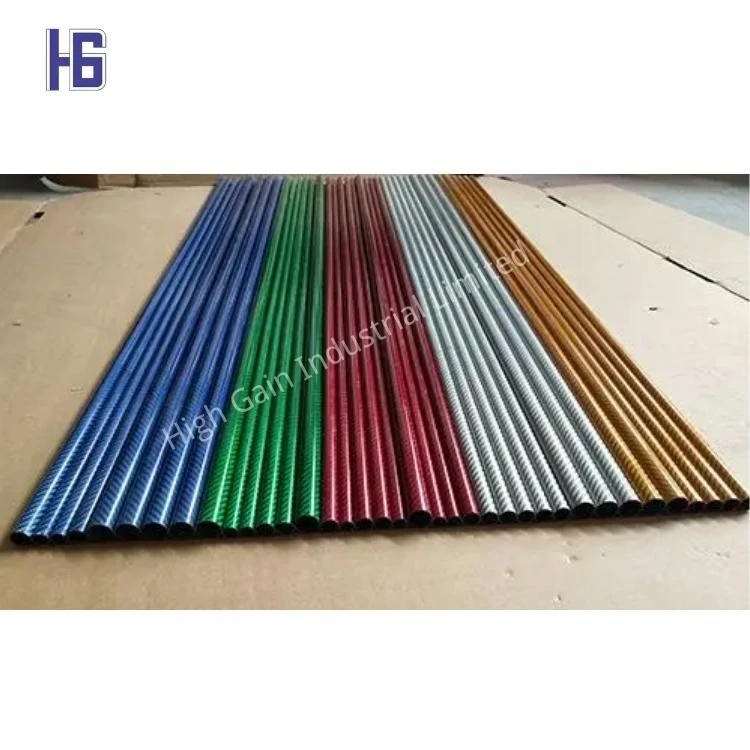

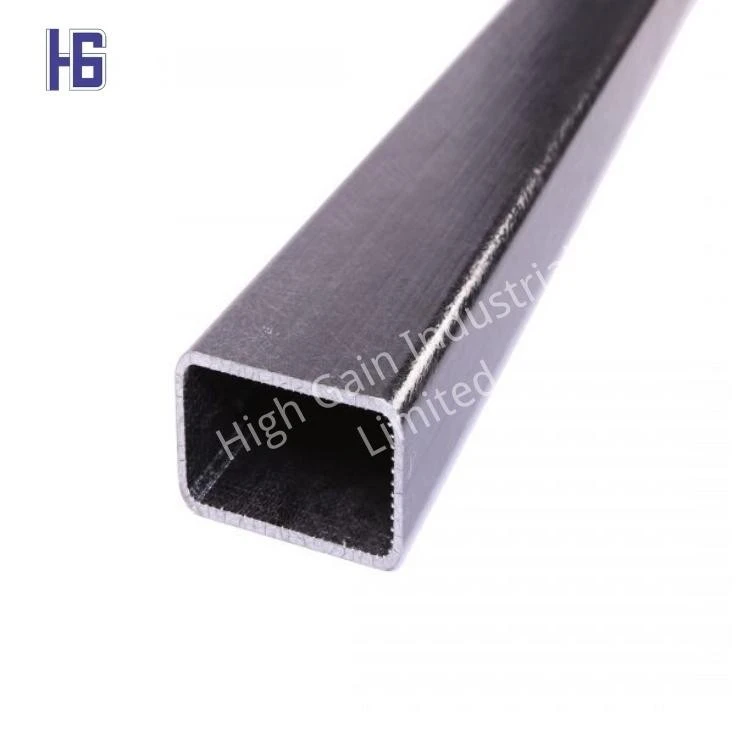

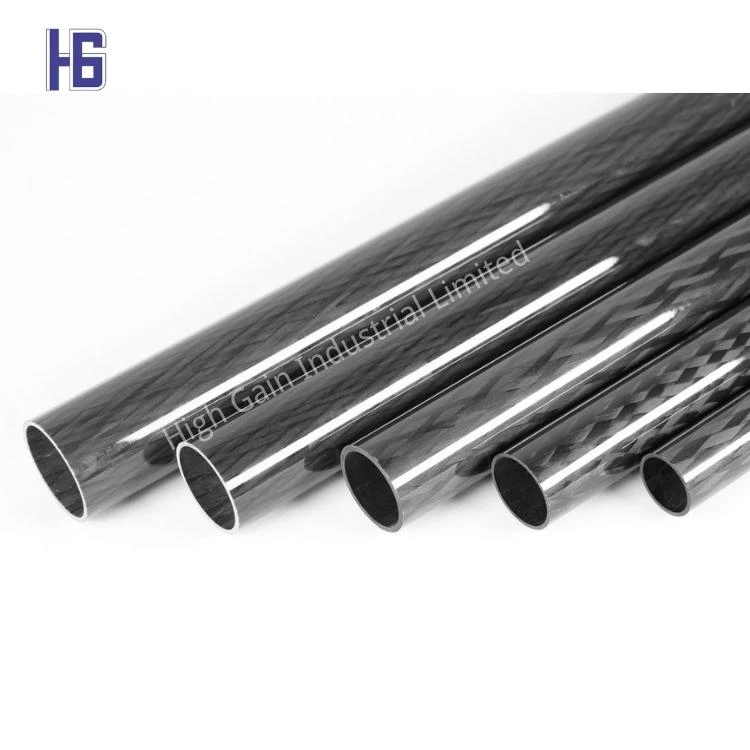

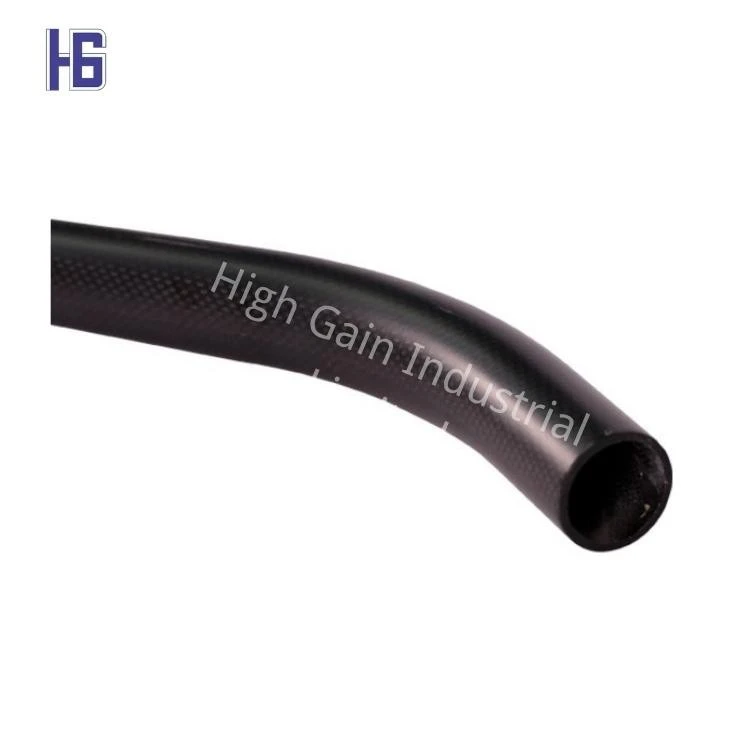

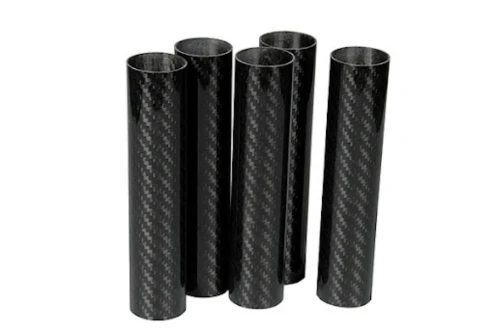

Pielāgotas saliktās caurules
Pielāgotu saliktu caurulīšu ražošana

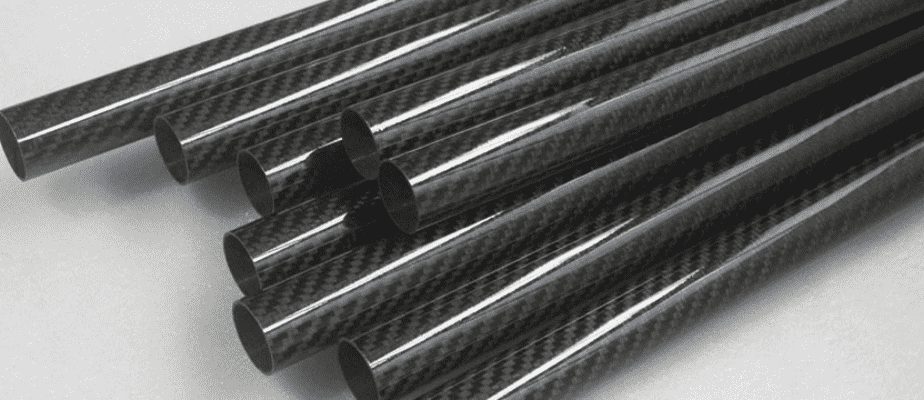

Dobas kompozītmateriālu struktūras var būt grūti ražot. Tas notiek tāpēc, ka spiediens jāpieliek gan lamināta iekšpusei, gan ārpusi. Oglekļa šķiedras caurules ar nepārtrauktiem profiliem parasti tiek ražotas ar pulrūziju vai kvēldiega tinumu.
Pultrudētās caurules ir līdz šim visrentablākā metode nepārtrauktu kompozītu profilu ražošanai. Pulkulējot dobas caurules, ir nepieciešams "peldošs mandators". Hroma tērauda stienis ir stingri piestiprināts pie die un tur, kur nonāk materiāls. Montāžas aparatūras attālums ir pietiekami tālu, lai tā netraucētu piesūcinātai šķiedrai, kad tā nonāk die.
Telpa starp mandrēlu un die noteiks oglekļa šķiedras caurules sienas biezumu. Pultutētās oglekļa šķiedras caurules var radīt gandrīz jebkura garuma caurules. Cauruļu pārvadāšanu parasti ierobežo garums. Pultrūzijā lielākā daļa šķiedru stiepjas caurules virzienā. Tas rada cauruli ar lielu stīvumu, bet ne daudz stīpu vai šķērsenisku izturību.
Vispārīgs procesa plūsma
Sagatavošana
Šajā posmā ietilpst materiālu izvēle un sagatavošana. Oglekļa šķiedras prepregs parasti ir oglekļa šķiedras dzija, kas iepriekš ir piesūcināta ar sveķiem, lai turpinātu tinumu. Ir nepieciešams arī pagatavot pelējumu, parasti metālu vai saliktu veidni, lai oglekļa šķiedra varētu uz tā ievainot.
Šķiedru tinums
Šajā posmā oglekļa šķiedras dzija ir ievainota uz veidnes, veidojot cauruļveida struktūru. Šis process parasti ietver divas galvenās tinuma metodes: aksiālo tinumu un stīpu tinumu. Aksiālais tinums ir vējš oglekļa šķiedras paralēli caurules asij, savukārt stīpas tinums ir vējš oglekļa šķiedras ap caurules asi dažādos leņķos, lai palielinātu izturību un stīvumu.
Sacietēšana
Pēc tinuma caurule ir jāizārstē. Tas parasti ietver caurules sildīšanu, lai izārstētu sveķus. Temperatūra un laiks mainās atkarībā no izmantoto sveķu veida un procesa specifikācijām.
Pēcapstrāde
Pēc sacietēšanas caurulei var būt nepieciešama pēcapstrāde, piemēram, apgriešana, griešana un slīpēšana, lai atbilstu galīgajām specifikācijām un virsmas kvalitātes prasībām.
Pārbaude un pārbaude
Gatavajai caurulei parasti ir jāveic kvalitātes kontrole un pārbaude, lai pārliecinātos, ka tā atbilst nepieciešamajam stiprumam, stingrībai un citiem veiktspējas rādītājiem.
Pieteikums
Gatavo oglekļa šķiedras tinuma cauruli var izmantot dažādos lietojumos, piemēram, kosmosā, automobiļu inženierijā, sporta aprīkojumā utt.
Galvenā pielāgoto kompozītmateriālu cauruļu izmantošana jāizmanto kā pastiprinošs materiāls, kas jāpapildina ar sveķiem, metālu, keramiku un oglekli, lai ražotu uzlabotus kompozītmateriālus. Ar oglekļa šķiedru pastiprinātiem epoksīda sveķu kompozītmateriāliem ir visaugstākā specifiskā stiprība un specifiskais modulis starp esošajiem inženiertehniskajiem materiāliem.
Priekšrocības
Viegls, zems enerģijas patēriņš, augsta ražošanas efektivitāte
Augsta izturība, spēcīga nesošā spēja un daudzveidīgas funkcijas
Mazs šļūdes, augsta precizitāte un spēcīga pielāgošanās spēja
Specifikācija
-

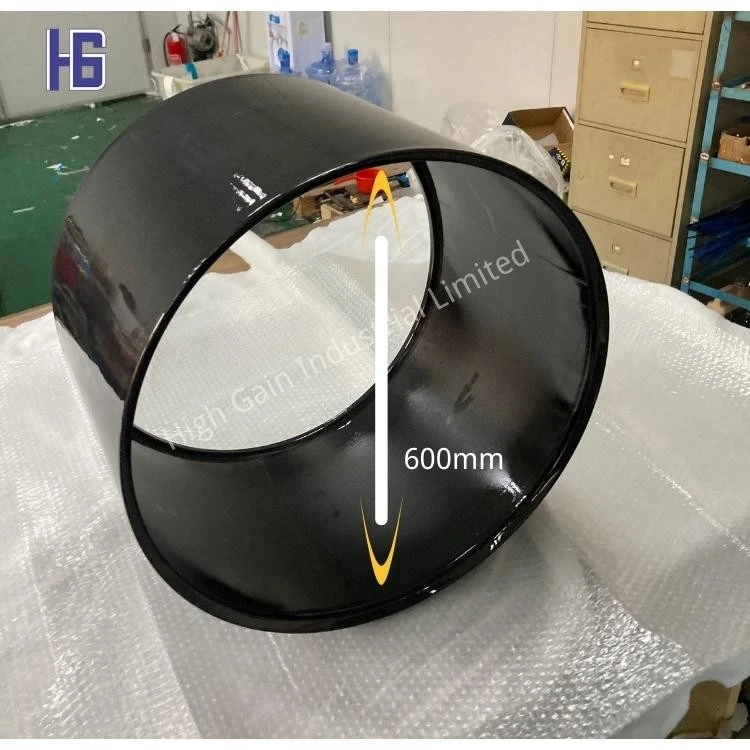

Diametra diapazons: 20-800 mm
-
Pieejams garums: 8000 mm
-
Biezums: 1-30 mm
-

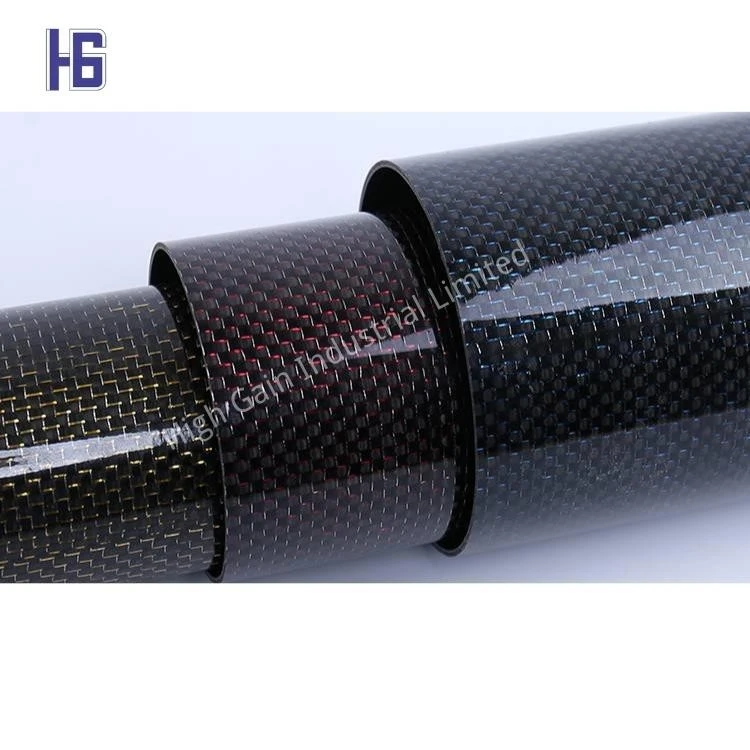

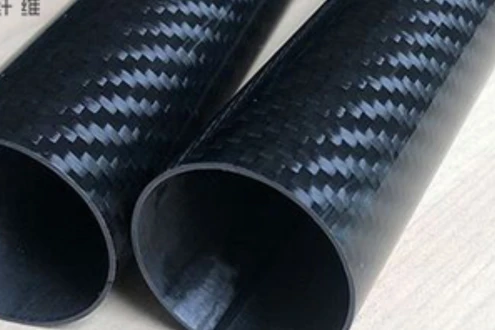

Virsmas tekstūra: 3K sarža, 3k vienkāršā, ud melna, spīdīga, matēta
-
Tolerance: ± 0. 1mm
-
Temperatūras pretestība: Parasti izmēri ir stabili pie -50 pakāpes līdz 120 grādiem (īpaša pielāgošana var izturēt temperatūru līdz 180 grādiem)
Produkta veiktspējas parametri
| Pielāgots pakalpojums | Klienti nodrošina standartus, pielāgoti atbilstoši klienta prasībām |
| Parasts diametrs, biezums un garums | Ārējais diametrs: 5-550 mm / iekšējais diametrs: 5-500 mm / garums 6,5 m attālumā |
| Diametra tolerance | ± 0. 2mm |
| Virsmas apstrāde | Matēts/spilgts |
| Maksimālā temperatūras pretestība | -30----+180 grādi |
| Izskats oglekļa šķiedras materiāls | 1k, 3k, 6k, 12k (saskaņā ar klienta prasībām) |
| Oglekļa šķiedras materiāla sastāva galds | Iestatiet šīs pielāgotās kompozītmateriālu caurules Materiāla slāņu attiecība atbilstoši klienta prasībām |
| Ūdens absorbcijas ātrums | 0.66﹪ |
| Blīvums | 1,78 g/kubikcentimetrs |
| Stīvums | Aprēķiniet vērtību pēc testēšanas atbilstoši klienta prasībām |
| Liekšanas izturība | Aprēķiniet vērtību pēc testēšanas atbilstoši klienta prasībām |
| Stiepes izturība | T300 T700 T800 T1000 |
| Pārbaudes metodes ražošanas laikā un pēc ražošanas | Ražošanas procesa laikā katrā sadaļā dimensiju pārbaudei tiek izmantoti īpaši testēšanas instrumenti, un pēc ražošanas pabeigšanas kvalitātes kontrole veiks pilnu pārbaudi atbilstoši zīmējuma lielumam |
